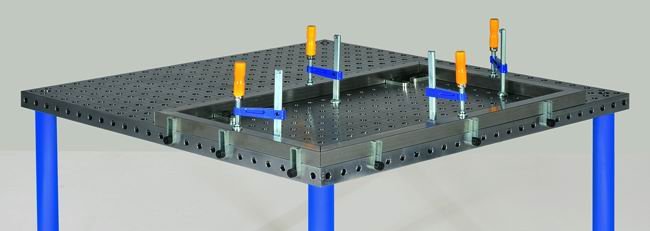

БАЗОВЫЙ

Базовый сварочно-монтажный стол с отверстиями на верхней и боковых поверхностях.

Максимальная точечная нагрузка составляет 200 кг.

Максимальная нагрузка на стол со стандартными опорами — 500 кг.

Межосевое расстояние отверстий составляет 50 мм.

Диаметр отверстий — 16 мм.

Стол выполнен из 12-миллиметрового листа.

Конструкция оснащена ребрами жесткости — 50 мм.

Для удобства на поверхность стола нанесены линии координатной сетки с шагом 50 мм.

Существующие размеры:

1200х800х50

1000х1000х50

1200х1200х50

1500х1000х50

ПРОФЕССИОНАЛ

Сварочно-монтажный стол с отверстиями на верхней и боковых плоскостях.

Стандартная сетка отверстий дополнена диагональной на боковых стенках.

Максимальная точечная нагрузка составляет 500 кг.

Максимальная нагрузка на стол со стандартными опорами — 2000 кг.

Стол выполнен из 12-миллиметровой стальной плиты, диаметр отверстий составляет 16 мм.

Для удобства на поверхность нанесены линии координатной сетки с шагом 50 мм.

Высота боковых стенок и ребер жесткости составляет 100 мм.

Стандартная сетка отверстий 16 системы является самой распространенной на сварочных и сборочных столах. Применение стандартных шагов и отверстий дает возможность использовать систему с элементами других производителей.

Дополнительная опция нанесения шкалы-линейки с четырех сторон стола выполнена для облегчения работы и уменьшения времени сборки и подгонки системы.

Возможна дополнительная опция нанесения плазменного азотирования на поверхность столешницы.

Существующие стандартные размеры:

1000х500х100

1000х1000х100

1200х800х100

1200х1200х100

1500х1000х100

1500х1500х100

2000х1000х100

2000х1200х100

2400х1200х100

3000х1500х100

4000x2000x100

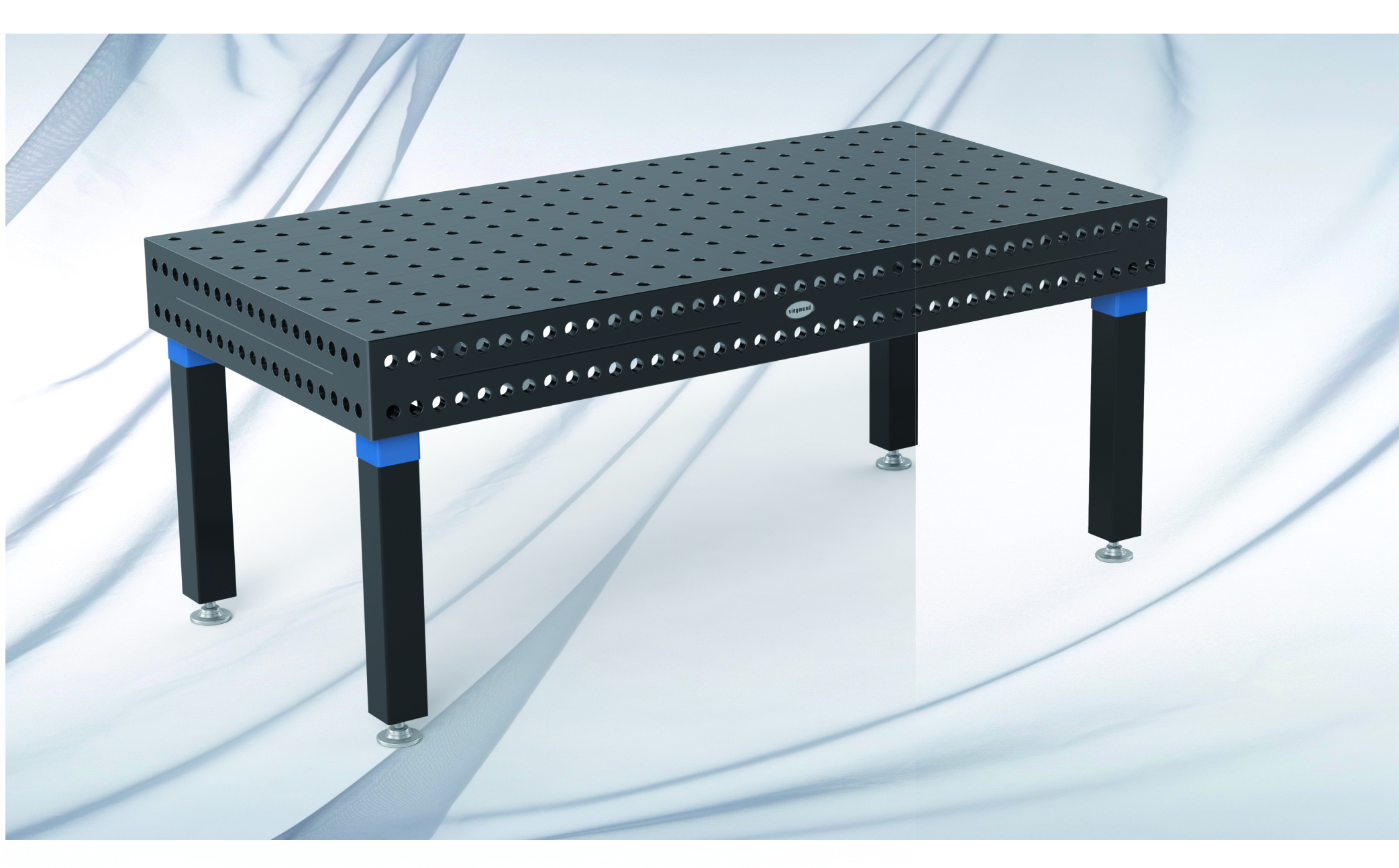

EXTREME

Мы представляем Вашему вниманию новый стол EXTREME.

Его особенности:

• Сталь с увеличенной твердостью и плазменным азотированием (твердость 700 Вик.) не подвержена коррозии, царапинам и прилипанию сварочных брызг;
• Удобные фаски круглой формы;
• Срок эксплуатации составляет 50 лет;
• Увеличилось количество ребер жесткости — теперь шаг составляет 250 мм;
• Увеличенные ножки — 90х90 мм;
• Количество отверстий на боковых плоскостях теперь с шагом 25 мм.

Существующие стандартные размеры:

1000х500х100

1000х1000х100

1200х800х100

1200х1200х100

1500х1000х100

1500х1500х100

2000х1000х100

2000х1200х100

2400х1200х100

3000х1500х100

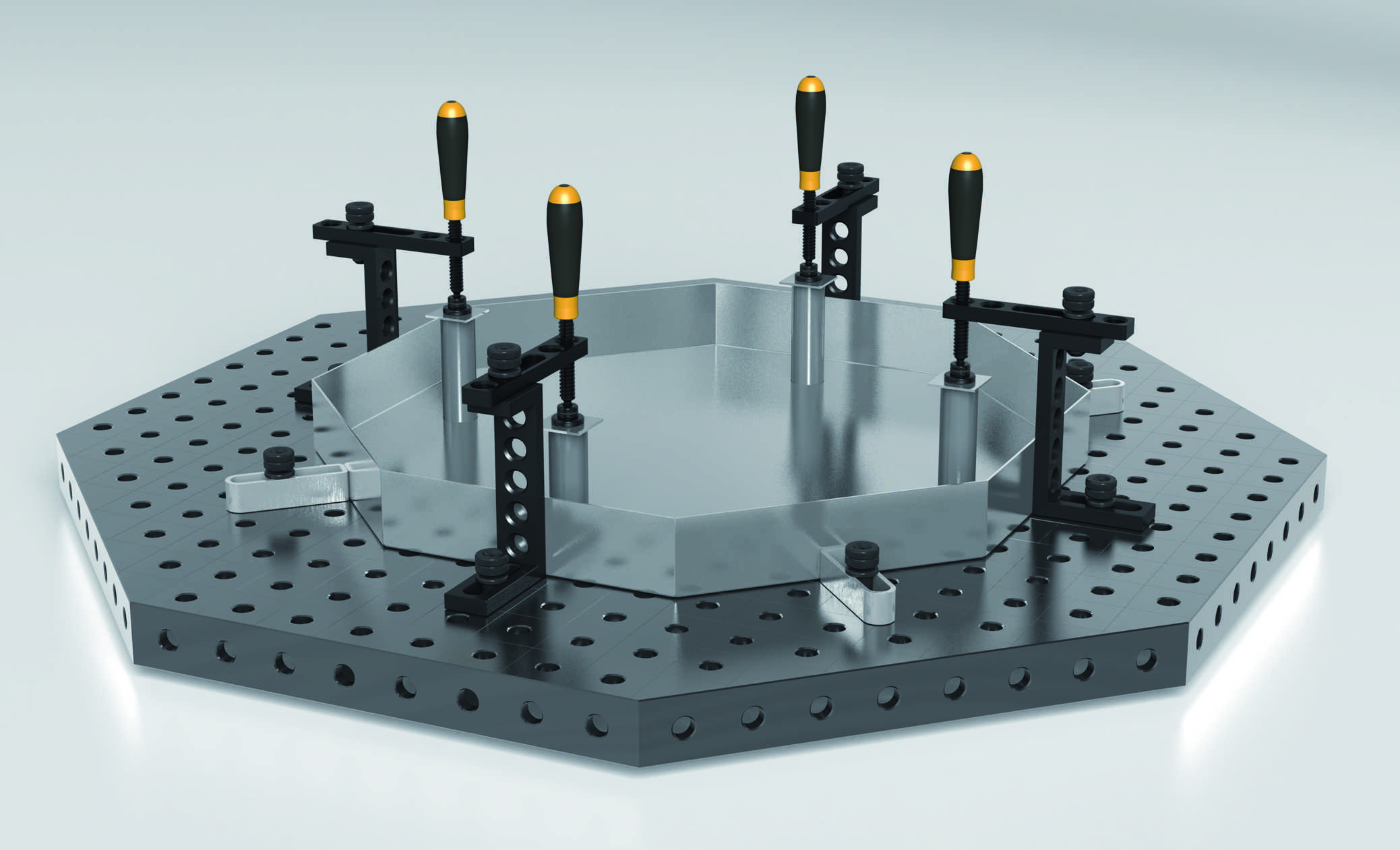

ВОСЬМИУГОЛЬНЫЙ СТОЛ

Восьмиугольные столы находят широкое применение в роботизированных сварочных комплексах.

Благодаря параллельному размещению сетки отверстий на всех девяти плоскостях, восьмиугольный стол имеет те же возможности зажима, что и сварочный стол ПРОФЕССИОНАЛ.

Высота такого стола может быть как 50 мм, так и 100 мм.

Шаг сетки составляет 50 мм.

Размер отверстий 16 мм.

В зависимости от индивидуальных потребностей заказчика стол может быть видоизменен.

Существующие стандартные размеры (длина ребра боковой стенки х ширина):

249х600 (диаметр 650 мм.)

331х800 (диаметр 866 мм.)

414х1000 (диаметр 1082 мм.)

497х1200 (диаметр 1299 мм.)

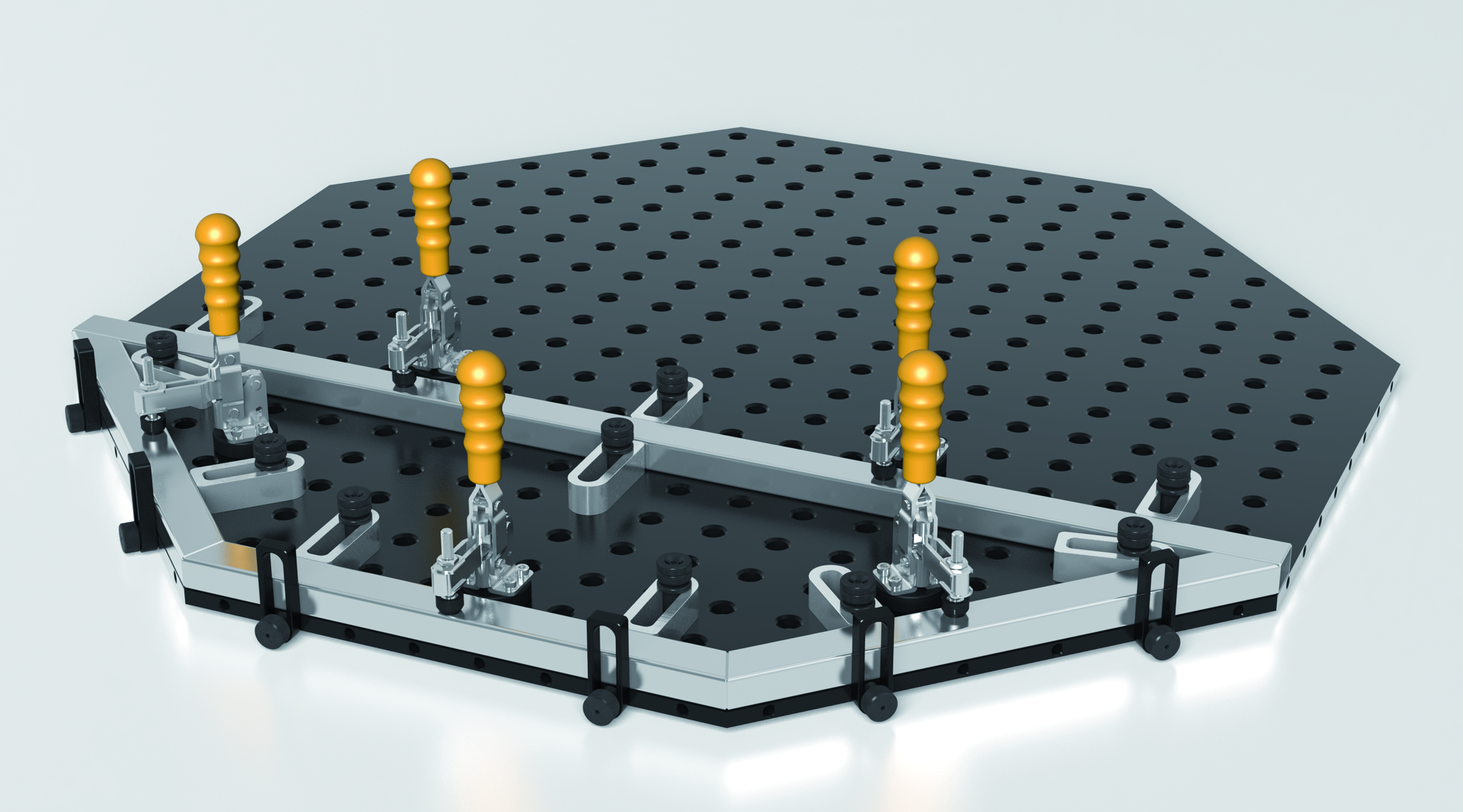

ВОСЬМИУГОЛЬНАЯ СТОЛЕШНИЦА-ПЛИТА

Эта восьмиугольная плита имеет те же возможности зажима, что и сварочный стол Базовый, а также резьбовые отверстия М8 на торце.

Размер отверстий 16 мм.

Шаг сетки составляет 50 мм.

Толщина плиты составляет 12 мм.

Существующие стандартные размеры (длина х ширина):

207х500 (диаметр 541 мм.)

249х600 (диаметр 650 мм.)

331х800 (диаметр 866 мм.)
